Конструкция навеса спроектирована для перекрытия 36 м² защищаемой площади при минимальном количестве несущих опор. Такое инженерное решение обеспечивает свободную организацию внутреннего пространства, повышает удобство эксплуатации и сохраняет высокую жесткость конструкции.
Несущие стойки изготовлены из стального профиля квадратного сечения 120×120 мм. Их конструкция позволяет устанавливать дополнительные боковые панели и другие навесные элементы без применения сварочных работ, что упрощает расширение функциональности навеса и сохраняет целостность защитного покрытия.
Основные элементы каркаса соединяются с помощью высокопрочных болтовых соединений, обеспечивающих точность сборки, надежную фиксацию и длительный срок эксплуатации. Благодаря такому способу монтажа установка конструкции может выполняться как квалифицированной монтажной бригадой, так и самостоятельно при соблюдении требований технической инструкции.
Базовая система водоотведения интегрирована внутрь крайних опор навеса. Скрытое размещение водоотводящих каналов сохраняет современный внешний вид конструкции и обеспечивает удобное подключение к существующей системе отвода дождевых и талых вод на участке.
Подготовка основания предусматривает бетонирование только в местах размещения закладных элементов с их заглублением ниже расчетной глубины сезонного промерзания грунта. Крепление опорных пяток к фундаменту выполняется посредством анкерных соединений, что позволяет сократить объем строительных работ и ускорить монтаж.
Для защиты металлических элементов от коррозии и воздействия окружающей среды применяется порошковое полимерное покрытие толщиной до 100 мкм. Такое покрытие отличается высокой стойкостью к механическим повреждениям, атмосферным воздействиям и ультрафиолетовому излучению. Базовая цветовая палитра включает оттенки RAL 5008 и RAL 7005.
Несущие стойки изготовлены из стального профиля квадратного сечения 120×120 мм. Их конструкция позволяет устанавливать дополнительные боковые панели и другие навесные элементы без применения сварочных работ, что упрощает расширение функциональности навеса и сохраняет целостность защитного покрытия.
Основные элементы каркаса соединяются с помощью высокопрочных болтовых соединений, обеспечивающих точность сборки, надежную фиксацию и длительный срок эксплуатации. Благодаря такому способу монтажа установка конструкции может выполняться как квалифицированной монтажной бригадой, так и самостоятельно при соблюдении требований технической инструкции.
Базовая система водоотведения интегрирована внутрь крайних опор навеса. Скрытое размещение водоотводящих каналов сохраняет современный внешний вид конструкции и обеспечивает удобное подключение к существующей системе отвода дождевых и талых вод на участке.
Подготовка основания предусматривает бетонирование только в местах размещения закладных элементов с их заглублением ниже расчетной глубины сезонного промерзания грунта. Крепление опорных пяток к фундаменту выполняется посредством анкерных соединений, что позволяет сократить объем строительных работ и ускорить монтаж.
Для защиты металлических элементов от коррозии и воздействия окружающей среды применяется порошковое полимерное покрытие толщиной до 100 мкм. Такое покрытие отличается высокой стойкостью к механическим повреждениям, атмосферным воздействиям и ультрафиолетовому излучению. Базовая цветовая палитра включает оттенки RAL 5008 и RAL 7005.
Конструкция навеса предназначена для создания защищенного пространства, рассчитанного на размещение двух легковых автомобилей. Навес обеспечивает эффективную защиту транспортных средств от атмосферных осадков, солнечного излучения и других неблагоприятных климатических воздействий, способствуя сохранению их внешнего вида и эксплуатационных характеристик.
Благодаря увеличенной полезной площади конструкция может использоваться не только в качестве автомобильного навеса, но и как просторная зона отдыха или барбекю-зона на территории загородного дома. Крытое пространство создает комфортные условия для отдыха и приема гостей, обеспечивая защиту от погодных факторов и расширяя возможности использования придомовой территории в течение всего года.
Консольная конструкция кровли разработана с учетом эффективного естественного схода снежного покрова, что способствует снижению эксплуатационных нагрузок на несущую систему и повышает надежность конструкции в зимний период. Такое инженерное решение также уменьшает потребность в дополнительном обслуживании кровли.
Современная архитектурная концепция навеса сочетает функциональность, лаконичный дизайн и универсальность применения, позволяя органично интегрировать конструкцию в архитектуру частных домовладений, коммерческих объектов и благоустроенных общественных пространств.
Благодаря увеличенной полезной площади конструкция может использоваться не только в качестве автомобильного навеса, но и как просторная зона отдыха или барбекю-зона на территории загородного дома. Крытое пространство создает комфортные условия для отдыха и приема гостей, обеспечивая защиту от погодных факторов и расширяя возможности использования придомовой территории в течение всего года.
Консольная конструкция кровли разработана с учетом эффективного естественного схода снежного покрова, что способствует снижению эксплуатационных нагрузок на несущую систему и повышает надежность конструкции в зимний период. Такое инженерное решение также уменьшает потребность в дополнительном обслуживании кровли.
Современная архитектурная концепция навеса сочетает функциональность, лаконичный дизайн и универсальность применения, позволяя органично интегрировать конструкцию в архитектуру частных домовладений, коммерческих объектов и благоустроенных общественных пространств.
Наружный размер изделия:
Высота, мм - 2940
Длина, мм - 6000
Ширина, мм - 6040

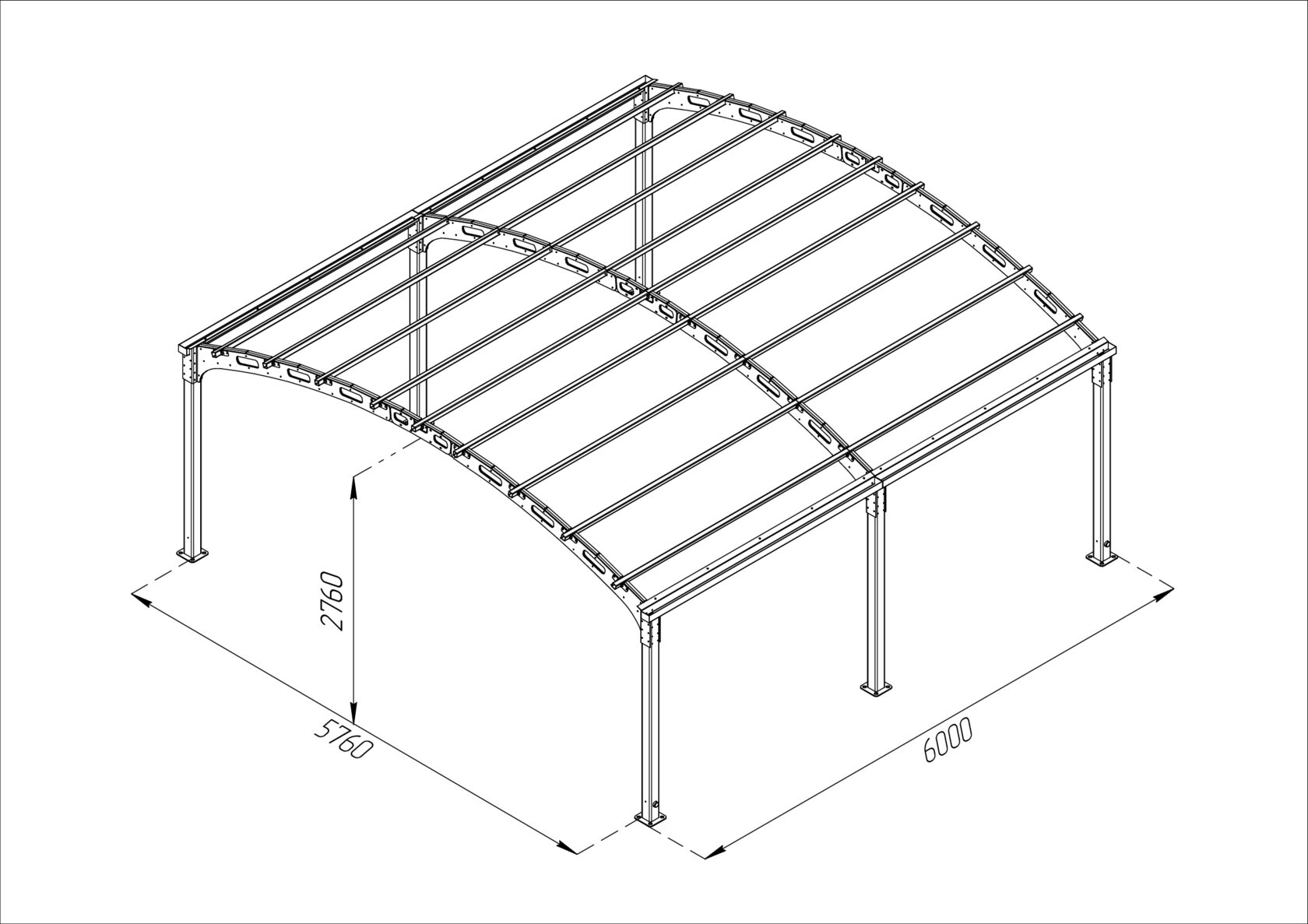

Внутренний размер изделия:
Высота, мм - 2760
Длина, мм - 6000
Ширина, мм - 5800
Площадь покрытия - 36 м2
Допустимая снеговая нагрузка - 3-й регион / 210кгс/м2
Толщина металлических элементов:
Стойки - 5 мм
Арки/Консоли - 6 мм
Прогоны - 3мм
Вес:
Вес с упаковкой - 1003 кг.
Материал каркаса:
Листовая конструкционная сталь.
Труба профильная стальная.
Материал кровли (опция):
Поликарбонат профилированный:
Количество листов: 6 шт.
Размер листа - 1150х3000 мм
Цвет - прозрачный, бронзовый, серый
Поликарбонат монолитный:
Количество листов: 3 шт.
Размер листа - 2050х3050 мм
Цвет - прозрачный, бронзовый, серый
Профнастил:
Количество листов: 6 шт.
Размер листа - 1060х6000 мм
Цвет - коричневый, графит, красный
Высота, мм - 2940
Длина, мм - 6000
Ширина, мм - 6040
Внутренний размер изделия:
Высота, мм - 2760
Длина, мм - 6000
Ширина, мм - 5800
Площадь покрытия - 36 м2
Допустимая снеговая нагрузка - 3-й регион / 210кгс/м2
Толщина металлических элементов:
Стойки - 5 мм
Арки/Консоли - 6 мм
Прогоны - 3мм
Вес:
Вес с упаковкой - 1003 кг.
Материал каркаса:
Листовая конструкционная сталь.
Труба профильная стальная.
Материал кровли (опция):
Поликарбонат профилированный:
Количество листов: 6 шт.
Размер листа - 1150х3000 мм
Цвет - прозрачный, бронзовый, серый
Поликарбонат монолитный:
Количество листов: 3 шт.
Размер листа - 2050х3050 мм
Цвет - прозрачный, бронзовый, серый
Профнастил:
Количество листов: 6 шт.
Размер листа - 1060х6000 мм
Цвет - коричневый, графит, красный
Навес поставляется в полной заводской комплектации, включающей все конструктивные элементы и крепеж, необходимые для выполнения сборки. В комплект входят несущие арки, опорные стойки, горизонтальные элементы каркаса, встроенные водосточные желоба, водосточные трубы, а также комплект высокопрочных болтовых соединений и соединительной фурнитуры.
Все детали конструкции распределены по двум деревянным транспортировочным ящикам, обеспечивающим надежную защиту изделия во время транспортировки, хранения и проведения погрузочно-разгрузочных работ. Водосточные трубы входят в стандартную комплектацию каждой модели и поставляются вместе с навесом.
Для выполнения монтажа в комплект включено подробное руководство с пошаговым описанием всех операций, иллюстрациями и пиктограммами, позволяющими быстро разобраться в последовательности сборки. Такой подход упрощает процесс установки, сокращает время выполнения работ и снижает риск ошибок при монтаже. Благодаря детально проработанной технической документации сборка конструкции может быть выполнена как квалифицированной монтажной бригадой, так и самостоятельно при соблюдении рекомендаций производителя.
Все детали конструкции распределены по двум деревянным транспортировочным ящикам, обеспечивающим надежную защиту изделия во время транспортировки, хранения и проведения погрузочно-разгрузочных работ. Водосточные трубы входят в стандартную комплектацию каждой модели и поставляются вместе с навесом.
Для выполнения монтажа в комплект включено подробное руководство с пошаговым описанием всех операций, иллюстрациями и пиктограммами, позволяющими быстро разобраться в последовательности сборки. Такой подход упрощает процесс установки, сокращает время выполнения работ и снижает риск ошибок при монтаже. Благодаря детально проработанной технической документации сборка конструкции может быть выполнена как квалифицированной монтажной бригадой, так и самостоятельно при соблюдении рекомендаций производителя.
Для достижения расчетных эксплуатационных характеристик конструкции, обеспечения безопасной эксплуатации изделия и сохранения гарантийных обязательств производителя рекомендуется поручать монтаж навеса квалифицированным специалистам, обладающим соответствующим опытом выполнения монтажных работ.
При подготовке основания необходимо предусмотреть бетонирование закладных элементов с заглублением ниже глубины сезонного промерзания грунта, установленной для региона эксплуатации. Соблюдение данного требования обеспечивает надежную работу фундаментной части конструкции.
Все монтажные операции должны выполняться бригадой, состоящей не менее чем из двух человек. Такой порядок проведения работ позволяет безопасно выполнять перемещение и установку конструктивных элементов, а также обеспечивает соблюдение предусмотренной технологии сборки.
Если монтаж осуществляется на высоте, работы должны проводиться с обязательным соблюдением требований охраны труда и техники безопасности, включая применение необходимых средств индивидуальной защиты. Выполнение этих требований способствует безопасному проведению монтажа и надежной эксплуатации навеса на протяжении всего срока службы.
