Инженерная схема навеса разработана с расчетом на эффективное использование внутреннего пространства: конструкция перекрывает до 18 м² полезной площади при минимальном количестве несущих опор, сохраняя свободный доступ и удобство эксплуатации.
В качестве несущих элементов применены стойки из стального профиля квадратного сечения 120×120 мм. Конструкция стоек предусматривает возможность последующей установки дополнительных панелей и других навесных элементов без использования сварочных технологий, что значительно упрощает модернизацию изделия.
Сборка каркаса выполняется на высокопрочных болтовых соединениях, обеспечивающих точность монтажа, надежность фиксации и длительный срок службы конструкции. Такое техническое решение позволяет выполнить установку как силами профессиональной монтажной организации, так и самостоятельно при строгом соблюдении требований инструкции.
Базовая система отвода осадков интегрирована внутрь крайних опор. Скрытое размещение водоотводящих каналов сохраняет лаконичный внешний вид навеса и обеспечивает возможность подключения к существующей системе водоотведения участка без дополнительных конструктивных изменений.
При подготовке основания бетонирование требуется только в местах установки закладных элементов с заглублением ниже расчетной глубины промерзания грунта. Крепление опорных оснований к фундаменту осуществляется с использованием анкерных соединений.
Для защиты металлических элементов от внешних воздействий применяется порошковое полимерное покрытие толщиной до 100 мкм. Такое покрытие отличается высокой устойчивостью к коррозии, атмосферным воздействиям и механическому износу. Стандартными цветами исполнения являются RAL 5008 и RAL 7005.
В качестве несущих элементов применены стойки из стального профиля квадратного сечения 120×120 мм. Конструкция стоек предусматривает возможность последующей установки дополнительных панелей и других навесных элементов без использования сварочных технологий, что значительно упрощает модернизацию изделия.
Сборка каркаса выполняется на высокопрочных болтовых соединениях, обеспечивающих точность монтажа, надежность фиксации и длительный срок службы конструкции. Такое техническое решение позволяет выполнить установку как силами профессиональной монтажной организации, так и самостоятельно при строгом соблюдении требований инструкции.
Базовая система отвода осадков интегрирована внутрь крайних опор. Скрытое размещение водоотводящих каналов сохраняет лаконичный внешний вид навеса и обеспечивает возможность подключения к существующей системе водоотведения участка без дополнительных конструктивных изменений.
При подготовке основания бетонирование требуется только в местах установки закладных элементов с заглублением ниже расчетной глубины промерзания грунта. Крепление опорных оснований к фундаменту осуществляется с использованием анкерных соединений.
Для защиты металлических элементов от внешних воздействий применяется порошковое полимерное покрытие толщиной до 100 мкм. Такое покрытие отличается высокой устойчивостью к коррозии, атмосферным воздействиям и механическому износу. Стандартными цветами исполнения являются RAL 5008 и RAL 7005.
Конструкция навеса предназначена для организации защищенного пространства площадью, достаточной для размещения одного легкового автомобиля, обеспечивая эффективную защиту транспортного средства от атмосферных осадков, солнечного излучения и других неблагоприятных внешних факторов.
Благодаря универсальной архитектуре изделие может использоваться не только в качестве автомобильного навеса, но и как функциональная крытая зона для хранения оборудования, садовой техники, инвентаря и других материалов на территории частных домовладений, коммерческих объектов и загородных участков.
Конструкция также допускает применение в качестве крытых остановочных павильонов общественного транспорта, отвечая требованиям к эксплуатации в условиях городской среды и общественных пространств.
Консольная схема навеса обеспечивает эффективный естественный сход снежного покрова с поверхности кровли, снижая снеговую нагрузку на конструкцию и уменьшая необходимость дополнительного обслуживания в зимний период. Современная архитектурная форма изделия позволяет органично интегрировать навес как в частную жилую застройку, так и в общественные или коммерческие объекты различного назначения.
Благодаря универсальной архитектуре изделие может использоваться не только в качестве автомобильного навеса, но и как функциональная крытая зона для хранения оборудования, садовой техники, инвентаря и других материалов на территории частных домовладений, коммерческих объектов и загородных участков.
Конструкция также допускает применение в качестве крытых остановочных павильонов общественного транспорта, отвечая требованиям к эксплуатации в условиях городской среды и общественных пространств.
Консольная схема навеса обеспечивает эффективный естественный сход снежного покрова с поверхности кровли, снижая снеговую нагрузку на конструкцию и уменьшая необходимость дополнительного обслуживания в зимний период. Современная архитектурная форма изделия позволяет органично интегрировать навес как в частную жилую застройку, так и в общественные или коммерческие объекты различного назначения.

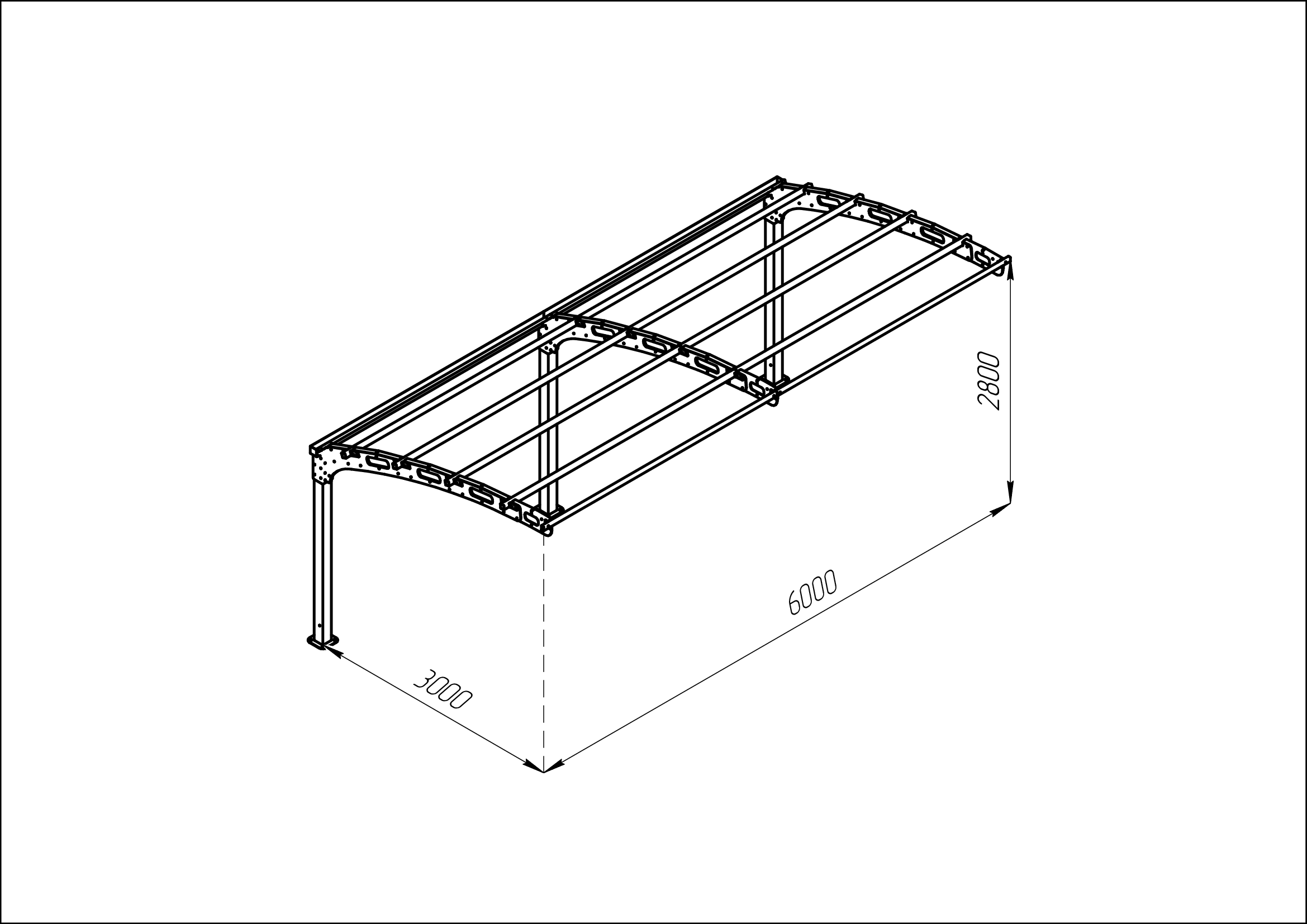

Наружный размер изделия:
Высота, мм - 2940
Длина, мм - 6000
Ширина, мм - 3020

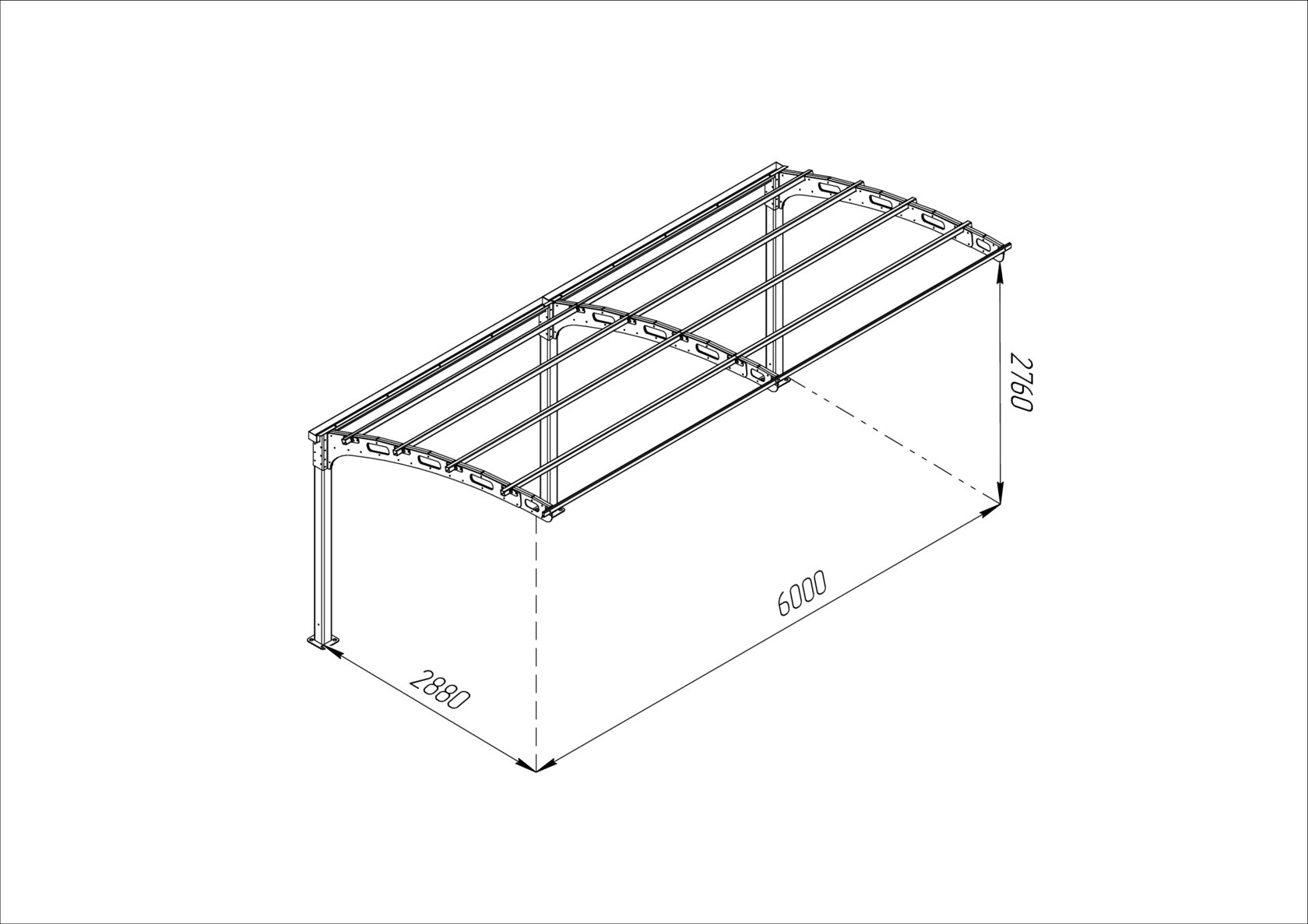

Внутренний размер изделия:
Высота, мм - 2760
Длина, мм - 6000
Ширина, мм - 2900
Площадь покрытия - 18 м2
Допустимая снеговая нагрузка - 2-й регион / 140кгс/м2
Материал каркаса:
Листовая конструкционная сталь.
Труба профильная стальная.
Материал кровли (опция):
Поликарбонат профилированный:
Количество листов: 6 шт.
Размер листа - 1150х3000 мм
Цвет - прозрачный, бронзовый, серый
Поликарбонат монолитный:
Количество листов: 3 шт.
Размер листа - 2050х3050 мм
Цвет - прозрачный, бронзовый, серый
Профнастил:
Количество листов: 6 шт.
Размер листа - 1060х6000 мм
Цвет - коричневый, графит, красный
Высота, мм - 2940
Длина, мм - 6000
Ширина, мм - 3020
Внутренний размер изделия:
Высота, мм - 2760
Длина, мм - 6000
Ширина, мм - 2900
Площадь покрытия - 18 м2
Допустимая снеговая нагрузка - 2-й регион / 140кгс/м2
Материал каркаса:
Листовая конструкционная сталь.
Труба профильная стальная.
Материал кровли (опция):
Поликарбонат профилированный:
Количество листов: 6 шт.
Размер листа - 1150х3000 мм
Цвет - прозрачный, бронзовый, серый
Поликарбонат монолитный:
Количество листов: 3 шт.
Размер листа - 2050х3050 мм
Цвет - прозрачный, бронзовый, серый
Профнастил:
Количество листов: 6 шт.
Размер листа - 1060х6000 мм
Цвет - коричневый, графит, красный
Каждый навес поставляется в полной заводской комплектации, включающей все конструктивные элементы и крепежные компоненты, необходимые для выполнения монтажа. В состав комплекта входят несущие арки, опорные стойки, горизонтальные элементы каркаса, встроенные водосточные желоба, водосточные трубы, а также комплект высокопрочных болтовых соединений и соединительной фурнитуры.
Для обеспечения сохранности изделия при транспортировке и складском хранении все основные детали размещаются в двух деревянных транспортировочных ящиках, защищающих элементы конструкции от механических воздействий. Водосточные трубы являются частью стандартной комплектации и поставляются вместе с каждым навесом без необходимости дополнительного заказа.
В комплект входит подробная техническая инструкция по сборке, содержащая последовательное описание операций, иллюстрации и наглядные пиктограммы основных этапов монтажа. Такой формат документации облегчает процесс установки, позволяет сократить время выполнения работ и снизить вероятность ошибок при сборке. Благодаря этому монтаж конструкции может быть выполнен как профессиональной монтажной организацией, так и самостоятельно при соблюдении требований руководства производителя.
Для обеспечения сохранности изделия при транспортировке и складском хранении все основные детали размещаются в двух деревянных транспортировочных ящиках, защищающих элементы конструкции от механических воздействий. Водосточные трубы являются частью стандартной комплектации и поставляются вместе с каждым навесом без необходимости дополнительного заказа.
В комплект входит подробная техническая инструкция по сборке, содержащая последовательное описание операций, иллюстрации и наглядные пиктограммы основных этапов монтажа. Такой формат документации облегчает процесс установки, позволяет сократить время выполнения работ и снизить вероятность ошибок при сборке. Благодаря этому монтаж конструкции может быть выполнен как профессиональной монтажной организацией, так и самостоятельно при соблюдении требований руководства производителя.
Рекомендации: «Для обеспечения гарантии и безопасности установку рекомендуется производить квалифицированной бригадой».
- Информация о фундаменте: «Требуется бетонирование опор на глубину промерзания грунта в Вашем регионе».
- Крепление навеса осуществлять только к несущей стене.
- Монтаж навеса проводят не менее 2х человек.
- При работе на высоте требуется соблюдать технику безопасности.
- Информация о фундаменте: «Требуется бетонирование опор на глубину промерзания грунта в Вашем регионе».
- Крепление навеса осуществлять только к несущей стене.
- Монтаж навеса проводят не менее 2х человек.
- При работе на высоте требуется соблюдать технику безопасности.
