Конструкция навеса разработана таким образом, чтобы обеспечить максимальную полезную площадь при минимальном количестве опор. Пролетная схема позволяет перекрывать до 18 м² защищаемого пространства, сохраняя свободный доступ и удобство эксплуатации.
Несущие стойки выполнены из стального профиля квадратного сечения 120×120 мм, что обеспечивает высокую жесткость конструкции и создает возможность установки дополнительных элементов — боковых экранов, декоративных панелей, систем освещения и других аксессуаров — без применения сварочных работ.
Все основные соединения выполнены на высокопрочных болтовых узлах, рассчитанных на многолетнюю эксплуатацию под действием нормативных ветровых и снеговых нагрузок. Такая технология обеспечивает заводскую точность сборки, ускоряет монтаж и позволяет выполнить установку как профессиональной монтажной организацией, так и самостоятельно при соблюдении инструкции.
Система водоотведения интегрирована в конструкцию навеса. Вода отводится через внутренние каналы, скрытые в крайних стойках, что сохраняет чистоту архитектурного облика и обеспечивает простое подключение к существующей системе ливневой канализации участка.
Монтаж предусматривает устройство только локальных фундаментных оснований под закладные элементы с заглублением ниже уровня сезонного промерзания грунта. Опорные пятки крепятся к фундаменту высокопрочными анкерными болтами, что сокращает объем бетонных работ и ускоряет подготовку площадки.
Все металлические элементы проходят промышленную подготовку поверхности и окрашиваются методом порошкового полимерного нанесения. Покрытие толщиной до 100 мкм обеспечивает высокую устойчивость к атмосферным воздействиям, механическому износу и ультрафиолетовому излучению. Базовая цветовая палитра включает оттенки RAL 5008 и RAL 7005, гармонично сочетающиеся с современной архитектурой частных домов.
Несущие стойки выполнены из стального профиля квадратного сечения 120×120 мм, что обеспечивает высокую жесткость конструкции и создает возможность установки дополнительных элементов — боковых экранов, декоративных панелей, систем освещения и других аксессуаров — без применения сварочных работ.
Все основные соединения выполнены на высокопрочных болтовых узлах, рассчитанных на многолетнюю эксплуатацию под действием нормативных ветровых и снеговых нагрузок. Такая технология обеспечивает заводскую точность сборки, ускоряет монтаж и позволяет выполнить установку как профессиональной монтажной организацией, так и самостоятельно при соблюдении инструкции.
Система водоотведения интегрирована в конструкцию навеса. Вода отводится через внутренние каналы, скрытые в крайних стойках, что сохраняет чистоту архитектурного облика и обеспечивает простое подключение к существующей системе ливневой канализации участка.
Монтаж предусматривает устройство только локальных фундаментных оснований под закладные элементы с заглублением ниже уровня сезонного промерзания грунта. Опорные пятки крепятся к фундаменту высокопрочными анкерными болтами, что сокращает объем бетонных работ и ускоряет подготовку площадки.
Все металлические элементы проходят промышленную подготовку поверхности и окрашиваются методом порошкового полимерного нанесения. Покрытие толщиной до 100 мкм обеспечивает высокую устойчивость к атмосферным воздействиям, механическому износу и ультрафиолетовому излучению. Базовая цветовая палитра включает оттенки RAL 5008 и RAL 7005, гармонично сочетающиеся с современной архитектурой частных домов.
Пристенное исполнение навеса предусматривает крепление конструкции к несущей стене здания, что повышает ее пространственную жесткость и позволяет воспринимать увеличенные снеговые нагрузки по сравнению с отдельно стоящими решениями.
Конструкция предназначена для организации надежно защищенного пространства для размещения одного легкового автомобиля, обеспечивая эффективную защиту от атмосферных осадков, солнечного излучения и других неблагоприятных климатических воздействий. Кроме того, навес может использоваться в качестве крытой хозяйственной зоны для хранения садовой техники, оборудования, инвентаря и других материалов на территории загородного участка.
Благодаря пристенному способу монтажа изделие легко интегрируется с жилыми домами, гаражами, хозяйственными постройками и другими капитальными сооружениями, создавая единое функциональное пространство без необходимости возведения дополнительных несущих конструкций.
Консольная архитектура кровли обеспечивает естественный сход снежного покрова, способствуя снижению снеговой нагрузки на покрытие и повышению эксплуатационной надежности конструкции в зимний период. Современный лаконичный дизайн позволяет гармонично вписать навес в архитектуру частных домовладений, коммерческих объектов и общественных пространств.
Конструкция предназначена для организации надежно защищенного пространства для размещения одного легкового автомобиля, обеспечивая эффективную защиту от атмосферных осадков, солнечного излучения и других неблагоприятных климатических воздействий. Кроме того, навес может использоваться в качестве крытой хозяйственной зоны для хранения садовой техники, оборудования, инвентаря и других материалов на территории загородного участка.
Благодаря пристенному способу монтажа изделие легко интегрируется с жилыми домами, гаражами, хозяйственными постройками и другими капитальными сооружениями, создавая единое функциональное пространство без необходимости возведения дополнительных несущих конструкций.
Консольная архитектура кровли обеспечивает естественный сход снежного покрова, способствуя снижению снеговой нагрузки на покрытие и повышению эксплуатационной надежности конструкции в зимний период. Современный лаконичный дизайн позволяет гармонично вписать навес в архитектуру частных домовладений, коммерческих объектов и общественных пространств.

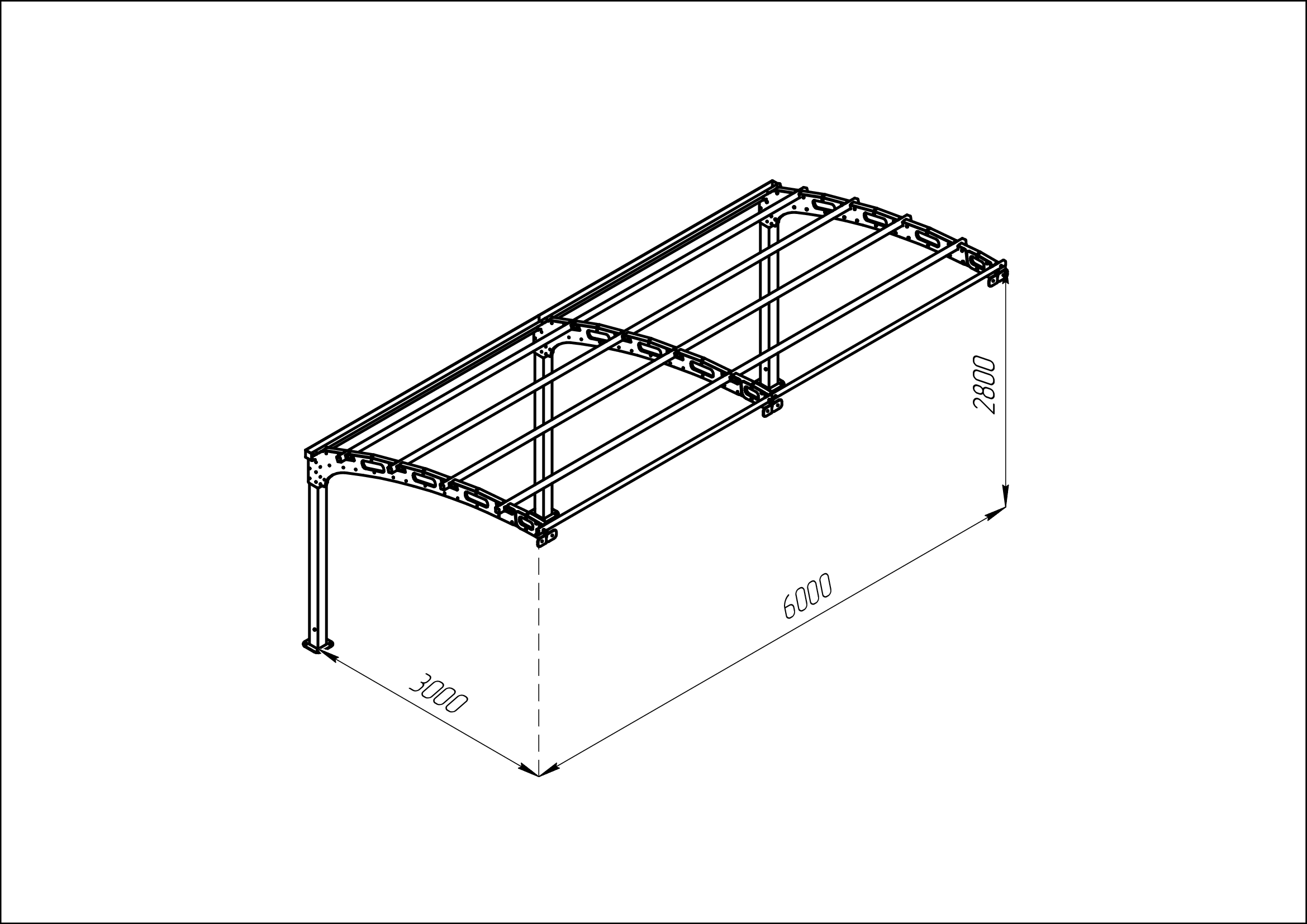

Наружный размер изделия:
Высота, мм - 2940
Длина, мм - 6000
Ширина, мм - 3020

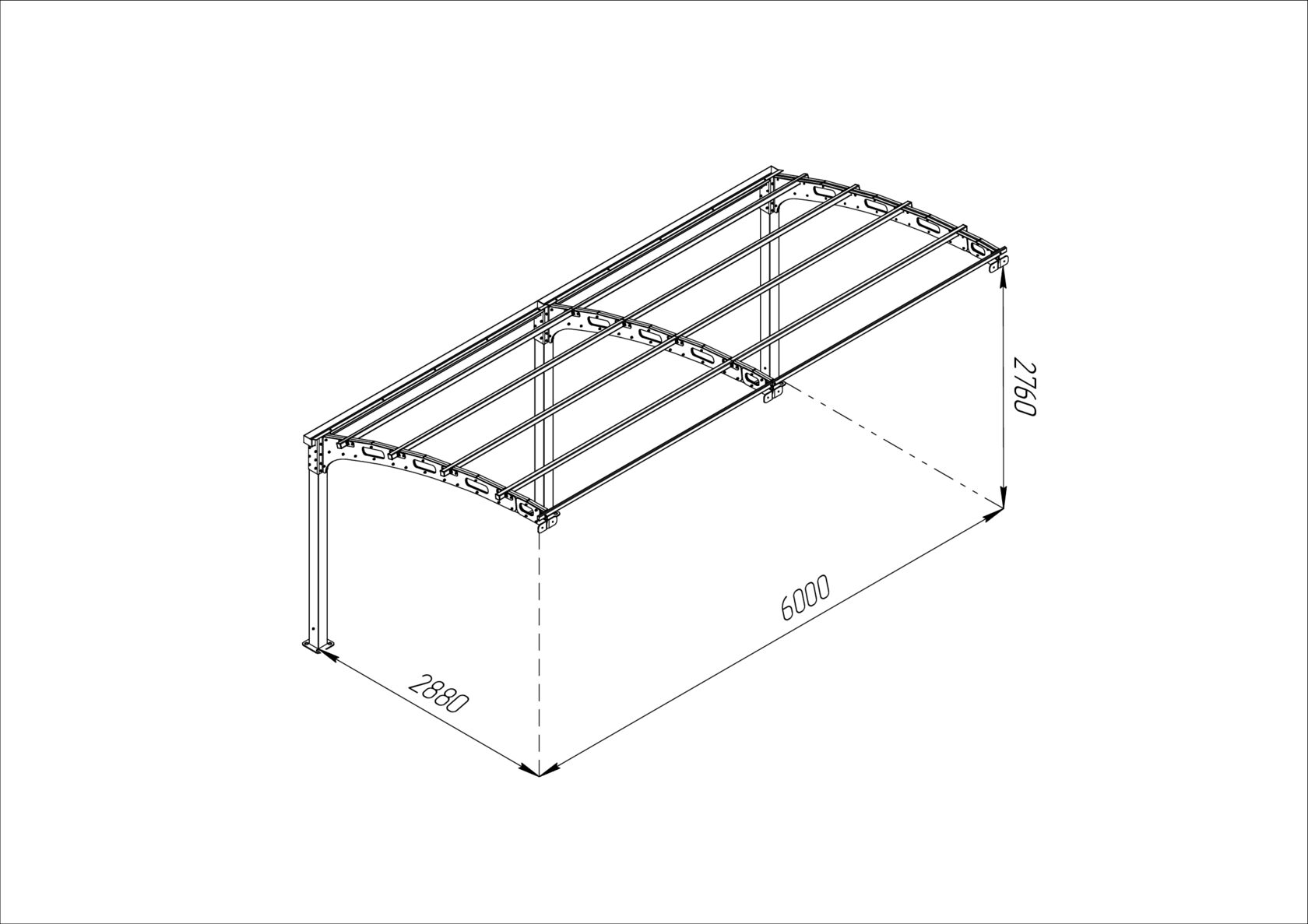

Внутренний размер изделия:
Высота, мм - 2760
Длина, мм - 6000
Ширина, мм - 2900
Площадь покрытия - 18 м2
Допустимая снеговая нагрузка - 3-й регион / 210кгс/м2
Толщина металлических элементов:
Стойки - 3 мм
Арки/Консоли - 6 мм
Прогоны - 3мм
Вес:
Вес с упаковкой - 539 кг.
Материал каркаса:
Листовая конструкционная сталь.
Труба профильная стальная.
Материал кровли (опция):
Поликарбонат профилированный:
Количество листов: 6 шт.
Размер листа - 1150х3000 мм
Цвет - прозрачный, бронзовый, серый
Поликарбонат монолитный:
Количество листов: 3 шт.
Размер листа - 2050х3050 мм
Цвет - прозрачный, бронзовый, серый
Профнастил:
Количество листов: 6 шт.
Размер листа - 1060х6000 мм
Цвет - коричневый, графит, красный
Высота, мм - 2940
Длина, мм - 6000
Ширина, мм - 3020
Внутренний размер изделия:
Высота, мм - 2760
Длина, мм - 6000
Ширина, мм - 2900
Площадь покрытия - 18 м2
Допустимая снеговая нагрузка - 3-й регион / 210кгс/м2
Толщина металлических элементов:
Стойки - 3 мм
Арки/Консоли - 6 мм
Прогоны - 3мм
Вес:
Вес с упаковкой - 539 кг.
Материал каркаса:
Листовая конструкционная сталь.
Труба профильная стальная.
Материал кровли (опция):
Поликарбонат профилированный:
Количество листов: 6 шт.
Размер листа - 1150х3000 мм
Цвет - прозрачный, бронзовый, серый
Поликарбонат монолитный:
Количество листов: 3 шт.
Размер листа - 2050х3050 мм
Цвет - прозрачный, бронзовый, серый
Профнастил:
Количество листов: 6 шт.
Размер листа - 1060х6000 мм
Цвет - коричневый, графит, красный
Комплект поставки сформирован по принципу полной заводской готовности к сборке. В его состав входят несущие арки, опорные стойки, горизонтальные элементы каркаса, интегрированные водосточные желоба, водосточные трубы, а также полный комплект высокопрочных крепежных элементов и соединительной фурнитуры, необходимой для монтажа конструкции.
Все основные детали навеса размещаются в двух прочных деревянных транспортировочных ящиках, обеспечивающих надежную защиту компонентов при перевозке, хранении и погрузочно-разгрузочных работах. Водосточные трубы входят в стандартную комплектацию каждой модели и не требуют дополнительного приобретения.
Каждый комплект сопровождается подробной инструкцией по сборке, содержащей пошаговые пиктограммы, фотографии основных этапов монтажа и последовательность выполнения операций. Такой формат технической документации позволяет существенно сократить время установки, минимизировать вероятность ошибок при сборке и выполнить монтаж как силами профессиональной монтажной организации, так и самостоятельно при строгом соблюдении рекомендаций производителя.
Все основные детали навеса размещаются в двух прочных деревянных транспортировочных ящиках, обеспечивающих надежную защиту компонентов при перевозке, хранении и погрузочно-разгрузочных работах. Водосточные трубы входят в стандартную комплектацию каждой модели и не требуют дополнительного приобретения.
Каждый комплект сопровождается подробной инструкцией по сборке, содержащей пошаговые пиктограммы, фотографии основных этапов монтажа и последовательность выполнения операций. Такой формат технической документации позволяет существенно сократить время установки, минимизировать вероятность ошибок при сборке и выполнить монтаж как силами профессиональной монтажной организации, так и самостоятельно при строгом соблюдении рекомендаций производителя.
Для обеспечения безопасной эксплуатации конструкции, сохранения гарантийных обязательств производителя и достижения расчетных эксплуатационных характеристик рекомендуется выполнять монтаж навеса силами квалифицированной монтажной бригады.
Устройство фундаментного основания предусматривает бетонирование закладных элементов с заглублением ниже нормативной глубины сезонного промерзания грунта, установленной для региона эксплуатации.
Монтажные работы должны выполняться бригадой численностью не менее двух человек, что обеспечивает безопасную сборку, точность позиционирования конструктивных элементов и соблюдение технологии установки.
При выполнении работ на высоте необходимо использовать соответствующие средства индивидуальной защиты и строго соблюдать действующие требования техники безопасности. Соблюдение установленных норм является обязательным условием безопасного проведения монтажных работ и дальнейшей надежной эксплуатации конструкции.
Скачать инструкцию по сборке
Устройство фундаментного основания предусматривает бетонирование закладных элементов с заглублением ниже нормативной глубины сезонного промерзания грунта, установленной для региона эксплуатации.
Монтажные работы должны выполняться бригадой численностью не менее двух человек, что обеспечивает безопасную сборку, точность позиционирования конструктивных элементов и соблюдение технологии установки.
При выполнении работ на высоте необходимо использовать соответствующие средства индивидуальной защиты и строго соблюдать действующие требования техники безопасности. Соблюдение установленных норм является обязательным условием безопасного проведения монтажных работ и дальнейшей надежной эксплуатации конструкции.
Скачать инструкцию по сборке
