Инженерная конструкция навеса рассчитана на перекрытие 24 м² защищаемого пространства при минимальном количестве опорных элементов. Такое решение обеспечивает свободную планировку внутренней зоны, повышает удобство эксплуатации и сохраняет необходимую прочность конструкции.
В качестве несущих элементов используются стойки из стального профиля квадратного сечения 120×120 мм. Их конструкция позволяет устанавливать дополнительные панели и другие навесные компоненты без применения сварки, что упрощает дооснащение навеса и исключает повреждение защитного покрытия металла.
Все основные узлы каркаса соединяются посредством высокопрочных болтовых соединений. Данный способ сборки гарантирует точную геометрию конструкции, надежную фиксацию элементов и сокращает время выполнения монтажных работ. Монтаж может осуществляться как специализированной бригадой, так и собственными силами при соблюдении требований руководства по установке.
Базовая система отвода дождевой и талой воды интегрирована внутрь крайних опор. Скрытое расположение водоотводящих каналов сохраняет эстетичный внешний вид конструкции и позволяет без затруднений подключить навес к существующей системе водоотведения участка.
Устройство фундамента предусматривает бетонирование только в местах установки закладных деталей с обязательным заглублением ниже расчетной глубины промерзания грунта. Опорные основания фиксируются к фундаменту анкерным креплением, что снижает объем подготовительных работ и ускоряет процесс установки.
Для защиты металлических деталей применяется порошковое полимерное покрытие толщиной до 100 мкм. Такое покрытие эффективно противостоит коррозии, воздействию атмосферных факторов и механическому износу, обеспечивая долговечность конструкции. Базовое цветовое исполнение доступно в оттенках RAL 5008 и RAL 7005.
В качестве несущих элементов используются стойки из стального профиля квадратного сечения 120×120 мм. Их конструкция позволяет устанавливать дополнительные панели и другие навесные компоненты без применения сварки, что упрощает дооснащение навеса и исключает повреждение защитного покрытия металла.
Все основные узлы каркаса соединяются посредством высокопрочных болтовых соединений. Данный способ сборки гарантирует точную геометрию конструкции, надежную фиксацию элементов и сокращает время выполнения монтажных работ. Монтаж может осуществляться как специализированной бригадой, так и собственными силами при соблюдении требований руководства по установке.
Базовая система отвода дождевой и талой воды интегрирована внутрь крайних опор. Скрытое расположение водоотводящих каналов сохраняет эстетичный внешний вид конструкции и позволяет без затруднений подключить навес к существующей системе водоотведения участка.
Устройство фундамента предусматривает бетонирование только в местах установки закладных деталей с обязательным заглублением ниже расчетной глубины промерзания грунта. Опорные основания фиксируются к фундаменту анкерным креплением, что снижает объем подготовительных работ и ускоряет процесс установки.
Для защиты металлических деталей применяется порошковое полимерное покрытие толщиной до 100 мкм. Такое покрытие эффективно противостоит коррозии, воздействию атмосферных факторов и механическому износу, обеспечивая долговечность конструкции. Базовое цветовое исполнение доступно в оттенках RAL 5008 и RAL 7005.
Навес разработан для организации защищенного пространства, предназначенного для размещения двух легковых автомобилей. Конструкция эффективно защищает транспортные средства от атмосферных осадков, ультрафиолетового излучения и других неблагоприятных климатических факторов, способствуя сохранению их технического состояния и привлекательного внешнего вида.
За счет увеличенной площади покрытия навес отличается высокой функциональностью и может использоваться не только по своему основному назначению, но и в качестве просторной зоны отдыха или барбекю-зоны на территории загородного дома. Наличие крытого пространства обеспечивает комфортные условия для отдыха и приема гостей независимо от погодных условий, расширяя возможности эксплуатации придомовой территории в течение всего года.
Консольная схема кровли обеспечивает свободный естественный сход снежного покрова, благодаря чему уменьшается воздействие снеговых нагрузок на несущие элементы конструкции и повышается ее эксплуатационная надежность в зимний период. Такое инженерное решение также позволяет сократить объем работ, связанных с обслуживанием кровельной системы.
Современное архитектурное исполнение сочетает лаконичный внешний вид, практичность и универсальность применения. Благодаря этому навес гармонично интегрируется в архитектурный облик частных домовладений, коммерческих объектов и общественных пространств, сохраняя единство стилистического решения окружающей застройки.
За счет увеличенной площади покрытия навес отличается высокой функциональностью и может использоваться не только по своему основному назначению, но и в качестве просторной зоны отдыха или барбекю-зоны на территории загородного дома. Наличие крытого пространства обеспечивает комфортные условия для отдыха и приема гостей независимо от погодных условий, расширяя возможности эксплуатации придомовой территории в течение всего года.
Консольная схема кровли обеспечивает свободный естественный сход снежного покрова, благодаря чему уменьшается воздействие снеговых нагрузок на несущие элементы конструкции и повышается ее эксплуатационная надежность в зимний период. Такое инженерное решение также позволяет сократить объем работ, связанных с обслуживанием кровельной системы.
Современное архитектурное исполнение сочетает лаконичный внешний вид, практичность и универсальность применения. Благодаря этому навес гармонично интегрируется в архитектурный облик частных домовладений, коммерческих объектов и общественных пространств, сохраняя единство стилистического решения окружающей застройки.

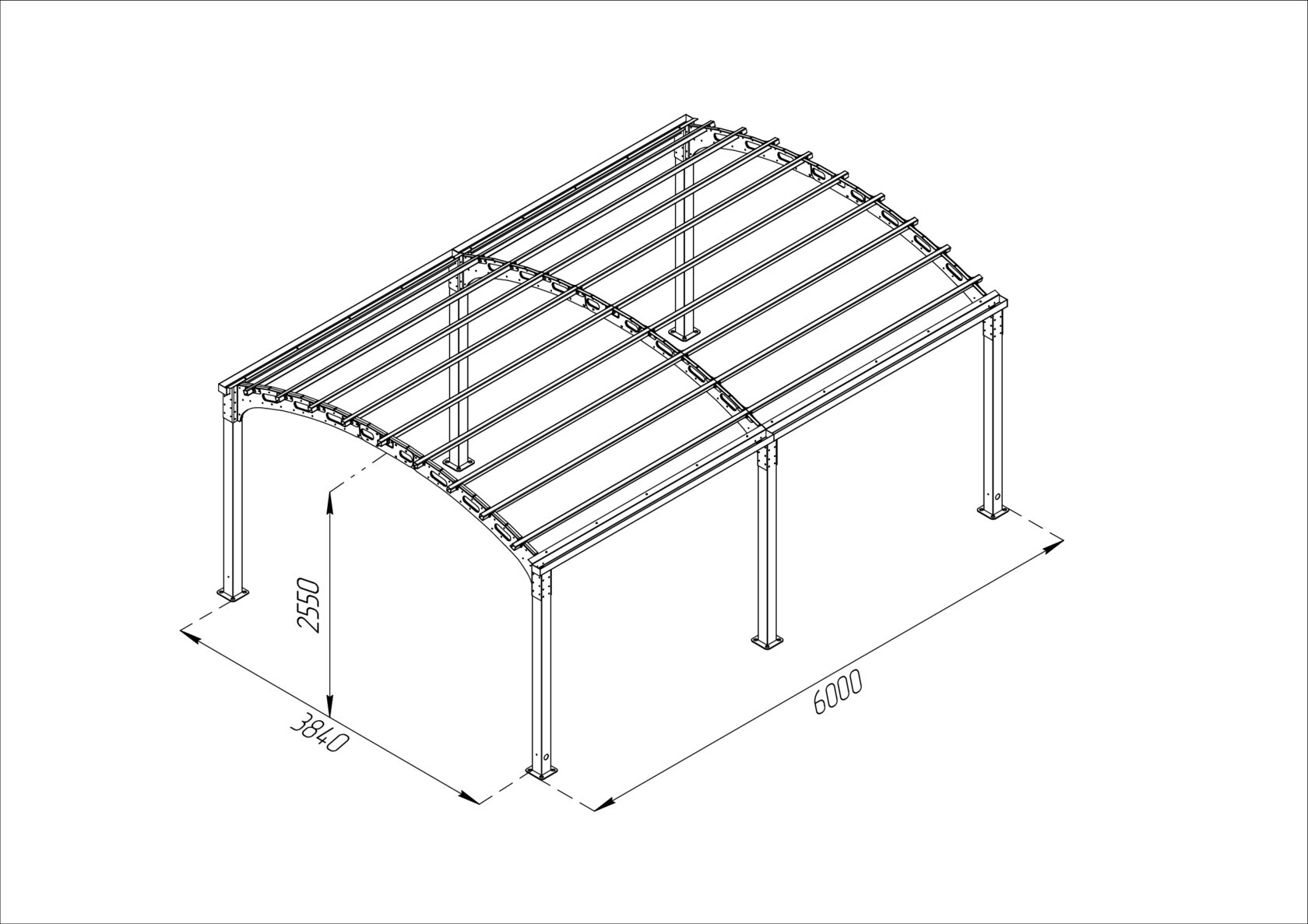

Наружный размер изделия:
Высота, мм - 2580
Длина, мм - 6000
Ширина, мм - 4100
Внутренний размер изделия:
Высота, мм - 2390
Длина, мм - 6000
Ширина, мм - 3860
Площадь покрытия - 24 м2
Допустимая снеговая нагрузка - 3-й регион / 210кгс/м2
Толщина металлических элементов:
Стойки - 3 мм
Арки/Консоли - 6 мм
Прогоны - 3мм
Вес:
Вес с упаковкой - 814 кг.
Высота, мм - 2580
Длина, мм - 6000
Ширина, мм - 4100
Внутренний размер изделия:
Высота, мм - 2390
Длина, мм - 6000
Ширина, мм - 3860
Площадь покрытия - 24 м2
Допустимая снеговая нагрузка - 3-й регион / 210кгс/м2
Толщина металлических элементов:
Стойки - 3 мм
Арки/Консоли - 6 мм
Прогоны - 3мм
Вес:
Вес с упаковкой - 814 кг.
Навес поставляется в полной заводской комплектации, что исключает необходимость приобретения дополнительных элементов для выполнения сборки. В комплект входят несущие арки, опорные стойки, горизонтальные элементы каркаса, встроенные водосточные желоба, водосточные трубы, а также полный набор высокопрочных болтовых соединений и соединительной фурнитуры, предусмотренных конструкцией изделия.
Все компоненты комплекта размещаются в двух деревянных транспортировочных ящиках, обеспечивающих надежную защиту деталей во время перевозки, хранения и проведения погрузочно-разгрузочных работ. Водосточные трубы являются обязательной частью стандартной комплектации и поставляются вместе с каждым навесом.
Для выполнения монтажа производитель включает подробное руководство по сборке, содержащее пошаговые фотографии, информативные пиктограммы и последовательное описание всех этапов установки. Такой формат технической документации упрощает процесс монтажа, позволяет сократить время сборки и способствует снижению вероятности ошибок при выполнении работ. Благодаря понятной структуре инструкции установка конструкции может быть выполнена как квалифицированной монтажной бригадой, так и самостоятельно при соблюдении рекомендаций производителя.
Все компоненты комплекта размещаются в двух деревянных транспортировочных ящиках, обеспечивающих надежную защиту деталей во время перевозки, хранения и проведения погрузочно-разгрузочных работ. Водосточные трубы являются обязательной частью стандартной комплектации и поставляются вместе с каждым навесом.
Для выполнения монтажа производитель включает подробное руководство по сборке, содержащее пошаговые фотографии, информативные пиктограммы и последовательное описание всех этапов установки. Такой формат технической документации упрощает процесс монтажа, позволяет сократить время сборки и способствует снижению вероятности ошибок при выполнении работ. Благодаря понятной структуре инструкции установка конструкции может быть выполнена как квалифицированной монтажной бригадой, так и самостоятельно при соблюдении рекомендаций производителя.
Надежность конструкции, безопасность ее эксплуатации и сохранение гарантийных обязательств производителя напрямую зависят от соблюдения установленной технологии монтажа. По этой причине выполнение монтажных работ рекомендуется поручать квалифицированной бригаде, обладающей необходимыми навыками и опытом.
Основание под навес должно предусматривать бетонирование закладных элементов с их заглублением ниже нормативной глубины сезонного промерзания грунта, принятой для региона установки. Выполнение данного требования обеспечивает требуемую устойчивость конструкции и корректную работу опорной системы.
Монтаж изделия следует выполнять силами не менее двух человек. Такой состав позволяет безопасно производить подъем, позиционирование и фиксацию элементов конструкции, а также соблюдать предусмотренную производителем последовательность сборки.
При выполнении монтажных работ на высоте необходимо применять соответствующие средства индивидуальной защиты и соблюдать действующие требования техники безопасности. Соблюдение данных норм является обязательным условием безопасного проведения работ и дальнейшей надежной эксплуатации навеса.
Скачать инструкцию по сборке
Основание под навес должно предусматривать бетонирование закладных элементов с их заглублением ниже нормативной глубины сезонного промерзания грунта, принятой для региона установки. Выполнение данного требования обеспечивает требуемую устойчивость конструкции и корректную работу опорной системы.
Монтаж изделия следует выполнять силами не менее двух человек. Такой состав позволяет безопасно производить подъем, позиционирование и фиксацию элементов конструкции, а также соблюдать предусмотренную производителем последовательность сборки.
При выполнении монтажных работ на высоте необходимо применять соответствующие средства индивидуальной защиты и соблюдать действующие требования техники безопасности. Соблюдение данных норм является обязательным условием безопасного проведения работ и дальнейшей надежной эксплуатации навеса.
Скачать инструкцию по сборке
