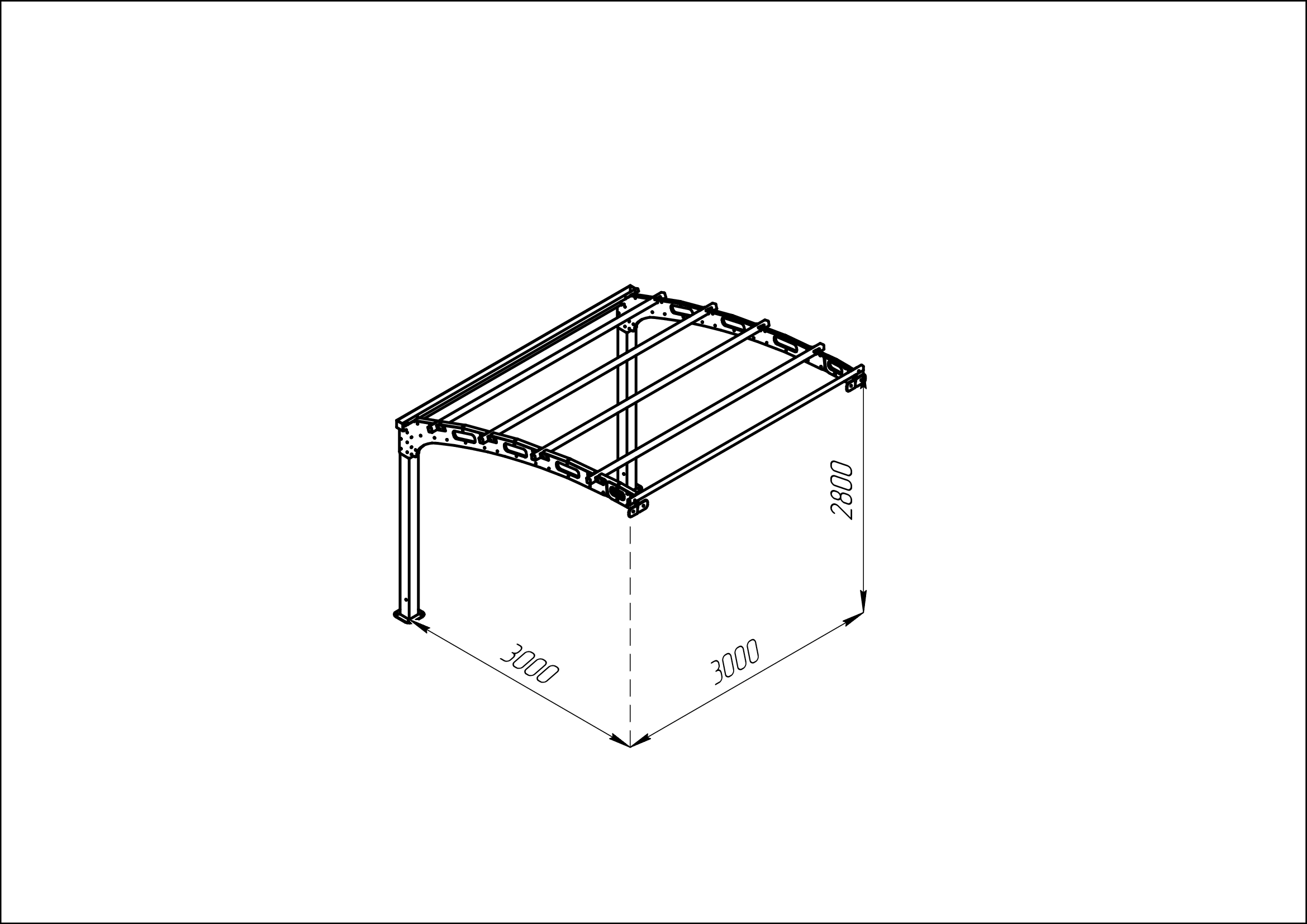

Конструкция навеса разработана для эффективного перекрытия 9 м² защищаемой площади при минимальном количестве несущих элементов. Такое решение обеспечивает рациональное использование пространства, сохраняя его открытость и удобство эксплуатации.
Несущие опоры выполнены из стального профиля квадратного сечения 120×120 мм. Благодаря особенностям конструкции к ним можно устанавливать дополнительные панели и другие навесные элементы без применения сварки, что значительно упрощает модернизацию изделия и сохраняет защитное покрытие металла.
Каркас собирается с использованием высокопрочных болтовых соединений, которые обеспечивают точную стыковку элементов, высокую надежность конструкции и сокращают время монтажа. Установка навеса может быть выполнена как профессиональной монтажной бригадой, так и самостоятельно при условии соблюдения требований инструкции.
Базовая система водоотведения интегрирована внутрь крайних стоек конструкции. Скрытое расположение водоотводящих каналов не нарушает архитектурный облик навеса и позволяет без дополнительных доработок подключить систему к существующей ливневой канализации участка.
При устройстве основания бетонирование выполняется только в местах размещения закладных элементов с обязательным заглублением ниже уровня сезонного промерзания грунта. Фиксация опорных пяток к фундаменту осуществляется с помощью анкерных соединений, что позволяет ускорить монтажные работы.
Для защиты металлических деталей от воздействия окружающей среды применяется порошковое полимерное покрытие толщиной до 100 мкм. Покрытие отличается высокой устойчивостью к коррозии, атмосферным воздействиям и механическим повреждениям. Стандартные варианты цветового исполнения соответствуют палитре RAL 5008 и RAL 7005.
Несущие опоры выполнены из стального профиля квадратного сечения 120×120 мм. Благодаря особенностям конструкции к ним можно устанавливать дополнительные панели и другие навесные элементы без применения сварки, что значительно упрощает модернизацию изделия и сохраняет защитное покрытие металла.
Каркас собирается с использованием высокопрочных болтовых соединений, которые обеспечивают точную стыковку элементов, высокую надежность конструкции и сокращают время монтажа. Установка навеса может быть выполнена как профессиональной монтажной бригадой, так и самостоятельно при условии соблюдения требований инструкции.
Базовая система водоотведения интегрирована внутрь крайних стоек конструкции. Скрытое расположение водоотводящих каналов не нарушает архитектурный облик навеса и позволяет без дополнительных доработок подключить систему к существующей ливневой канализации участка.
При устройстве основания бетонирование выполняется только в местах размещения закладных элементов с обязательным заглублением ниже уровня сезонного промерзания грунта. Фиксация опорных пяток к фундаменту осуществляется с помощью анкерных соединений, что позволяет ускорить монтажные работы.
Для защиты металлических деталей от воздействия окружающей среды применяется порошковое полимерное покрытие толщиной до 100 мкм. Покрытие отличается высокой устойчивостью к коррозии, атмосферным воздействиям и механическим повреждениям. Стандартные варианты цветового исполнения соответствуют палитре RAL 5008 и RAL 7005.

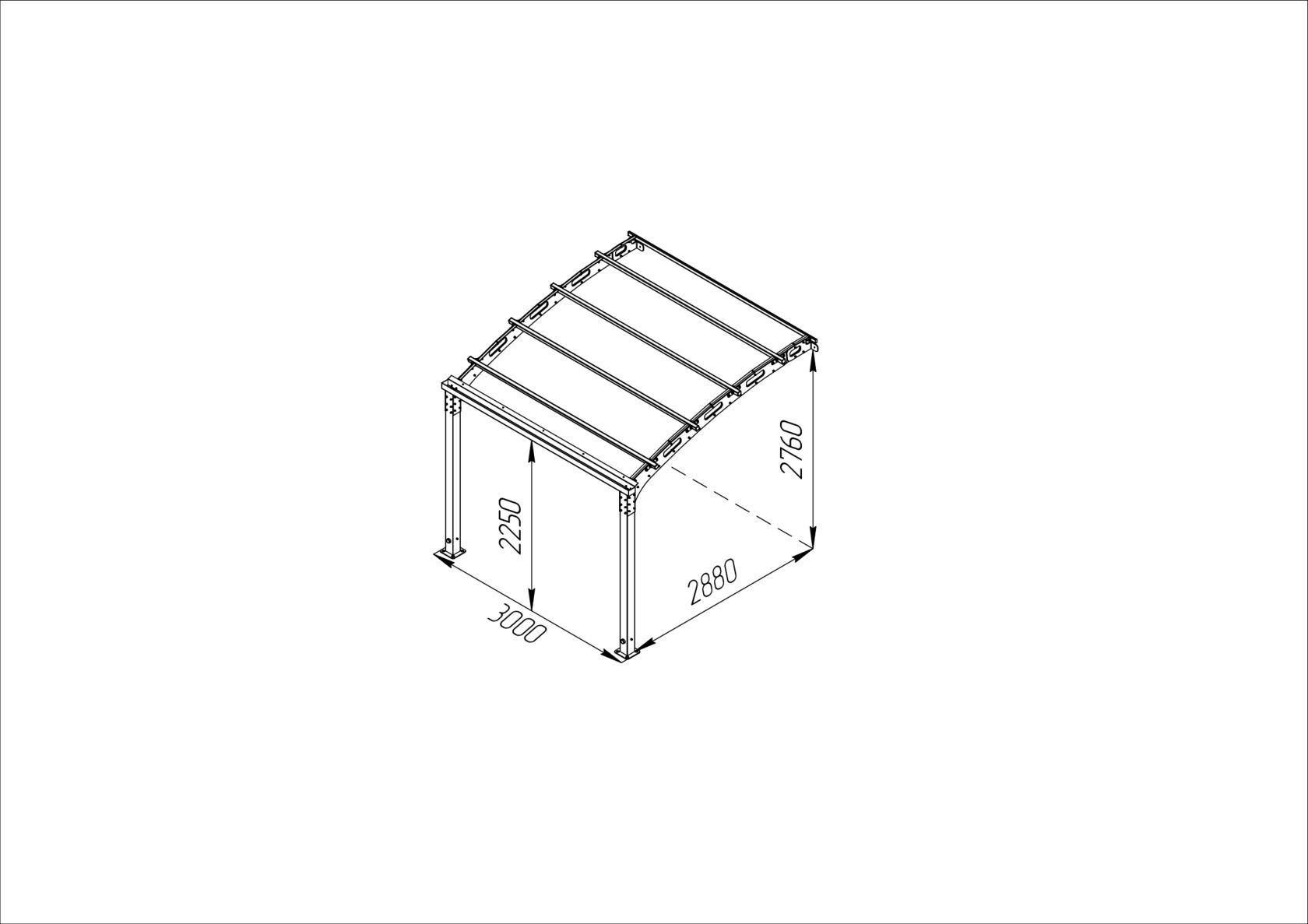

Пристенная конструкция навеса предназначена для установки в зоне входной группы здания с креплением к несущей стене. Такое инженерное решение повышает пространственную жесткость системы и позволяет конструкции воспринимать более высокие эксплуатационные снеговые нагрузки по сравнению с отдельно стоящими навесами.
Навес эффективно защищает входную группу, крыльцо и прилегающую территорию от атмосферных осадков, солнечного излучения и других неблагоприятных климатических воздействий, обеспечивая комфортную и безопасную эксплуатацию входной зоны в любое время года.
Конструкция предусматривает использование двух опорных стоек, которые не создают существенного визуального затенения и сохраняют открытость пространства перед входом. При наличии лестничного марша опорные элементы также могут служить конструктивной основой для установки перильного ограждения, позволяя реализовать единое архитектурное и инженерное решение входной группы.
Консольная геометрия кровли обеспечивает эффективный естественный сход снежного покрова, снижая вероятность его накопления и уменьшая нагрузку на несущие элементы конструкции. Современный лаконичный дизайн позволяет органично интегрировать навес в архитектуру частных домов, административных зданий и коммерческих объектов, подчеркивая их современный внешний облик.
Навес эффективно защищает входную группу, крыльцо и прилегающую территорию от атмосферных осадков, солнечного излучения и других неблагоприятных климатических воздействий, обеспечивая комфортную и безопасную эксплуатацию входной зоны в любое время года.
Конструкция предусматривает использование двух опорных стоек, которые не создают существенного визуального затенения и сохраняют открытость пространства перед входом. При наличии лестничного марша опорные элементы также могут служить конструктивной основой для установки перильного ограждения, позволяя реализовать единое архитектурное и инженерное решение входной группы.
Консольная геометрия кровли обеспечивает эффективный естественный сход снежного покрова, снижая вероятность его накопления и уменьшая нагрузку на несущие элементы конструкции. Современный лаконичный дизайн позволяет органично интегрировать навес в архитектуру частных домов, административных зданий и коммерческих объектов, подчеркивая их современный внешний облик.
Наружный размер изделия:
Высота, мм - 2940
Длина, мм - 6000
Ширина, мм - 3020
Внутренний размер изделия:
Высота, мм - 2760
Длина, мм - 6000
Ширина, мм - 2900
Площадь покрытия - 9 м2
Допустимая снеговая нагрузка - 3-й регион / 210кгс/м2
Толщина металлических элементов:
Стойки - 3 мм
Арки/Консоли - 6 мм
Прогоны - 3мм
Вес:
Вес с упаковкой - 310 кг.
Материал каркаса:
Листовая конструкционная сталь.
Труба профильная стальная.
Материал кровли (опция):
Поликарбонат профилированный:
Количество листов: 6 шт.
Размер листа - 1150х3000 мм
Цвет - прозрачный, бронзовый, серый
Поликарбонат монолитный:
Количество листов: 3 шт.
Размер листа - 2050х3050 мм
Цвет - прозрачный, бронзовый, серый
Профнастил:
Количество листов: 6 шт.
Размер листа - 1060х6000 мм
Цвет - коричневый, графит, красный
Высота, мм - 2940
Длина, мм - 6000
Ширина, мм - 3020
Внутренний размер изделия:
Высота, мм - 2760
Длина, мм - 6000
Ширина, мм - 2900
Площадь покрытия - 9 м2
Допустимая снеговая нагрузка - 3-й регион / 210кгс/м2
Толщина металлических элементов:
Стойки - 3 мм
Арки/Консоли - 6 мм
Прогоны - 3мм
Вес:
Вес с упаковкой - 310 кг.
Материал каркаса:
Листовая конструкционная сталь.
Труба профильная стальная.
Материал кровли (опция):
Поликарбонат профилированный:
Количество листов: 6 шт.
Размер листа - 1150х3000 мм
Цвет - прозрачный, бронзовый, серый
Поликарбонат монолитный:
Количество листов: 3 шт.
Размер листа - 2050х3050 мм
Цвет - прозрачный, бронзовый, серый
Профнастил:
Количество листов: 6 шт.
Размер листа - 1060х6000 мм
Цвет - коричневый, графит, красный
Каждый комплект поставки включает полный набор элементов, предусмотренных заводской комплектацией для сборки навеса. В него входят несущие арки, опорные стойки, горизонтальные элементы каркаса, интегрированные водосточные желоба, водосточные трубы, а также комплект высокопрочных крепежных изделий и соединительных деталей, необходимых для монтажа конструкции.
Для безопасной транспортировки и хранения все основные компоненты упаковываются в два деревянных транспортировочных ящика, обеспечивающих защиту деталей от внешних механических воздействий. Водосточные трубы являются стандартной частью комплектации и поставляются вместе с навесом без необходимости отдельного заказа.
В комплект также входит подробная инструкция по сборке, разработанная с использованием пошаговых фотографий, наглядных пиктограмм и последовательного описания монтажных операций. Такая структура технической документации делает процесс установки более понятным, позволяет сократить время сборки и снизить вероятность ошибок. Благодаря этому монтаж конструкции может выполняться как квалифицированными специалистами, так и самостоятельно при соблюдении требований, изложенных в руководстве производителя.
Для безопасной транспортировки и хранения все основные компоненты упаковываются в два деревянных транспортировочных ящика, обеспечивающих защиту деталей от внешних механических воздействий. Водосточные трубы являются стандартной частью комплектации и поставляются вместе с навесом без необходимости отдельного заказа.
В комплект также входит подробная инструкция по сборке, разработанная с использованием пошаговых фотографий, наглядных пиктограмм и последовательного описания монтажных операций. Такая структура технической документации делает процесс установки более понятным, позволяет сократить время сборки и снизить вероятность ошибок. Благодаря этому монтаж конструкции может выполняться как квалифицированными специалистами, так и самостоятельно при соблюдении требований, изложенных в руководстве производителя.
Соблюдение требований производителя при выполнении монтажных работ является обязательным условием безопасной эксплуатации конструкции и сохранения гарантийных обязательств. По этой причине установку навеса рекомендуется выполнять с привлечением квалифицированной монтажной бригады.
Фундаментное основание должно быть выполнено с бетонированием закладных элементов на глубину, превышающую уровень сезонного промерзания грунта, установленный для региона эксплуатации. Такое решение обеспечивает необходимую устойчивость и надежность опорной части конструкции.
Работы по сборке и установке навеса следует выполнять силами не менее двух человек, что позволяет безопасно производить монтаж конструктивных элементов и соблюдать предусмотренную технологию сборки.
При проведении монтажных операций на высоте необходимо строго соблюдать требования техники безопасности, а также применять соответствующие средства индивидуальной защиты. Выполнение данных требований способствует безопасному проведению работ и обеспечивает надежную эксплуатацию конструкции в течение всего срока службы.
Скачать инструкцию по сборке
Фундаментное основание должно быть выполнено с бетонированием закладных элементов на глубину, превышающую уровень сезонного промерзания грунта, установленный для региона эксплуатации. Такое решение обеспечивает необходимую устойчивость и надежность опорной части конструкции.
Работы по сборке и установке навеса следует выполнять силами не менее двух человек, что позволяет безопасно производить монтаж конструктивных элементов и соблюдать предусмотренную технологию сборки.
При проведении монтажных операций на высоте необходимо строго соблюдать требования техники безопасности, а также применять соответствующие средства индивидуальной защиты. Выполнение данных требований способствует безопасному проведению работ и обеспечивает надежную эксплуатацию конструкции в течение всего срока службы.
Скачать инструкцию по сборке
